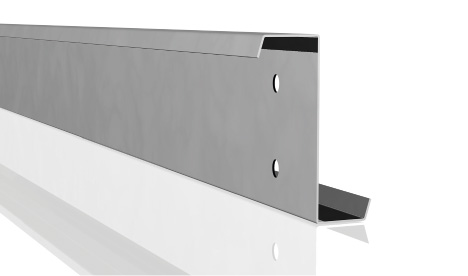

Les profils en acier en forme de Z, appelés également les pannes Z, sont essentiellement utilisées en toiture. Ce type de profils de construction portante, qui servent d’appuis, apportent de nombreux avantages. Ils peuvent servir de portée pour un seul appui ou plusieurs appuis. Les pannes Z sont réalisées soit par pliage soit passées dans une profileuse. En cas de réalisation par profileuse, elles ne sont disponibles qu’en dimensions standards, mais en raison de la production rapide, elles peuvent être proposées à prix très intéressants. En cas de réalisation par plieuse, d’autres dimensions intermédiaires sont également possibles. De façon standard, ces profils ont des dimensions qui avoisinent les 100 à 400mm pour la hauteur et de 1.50 à maximum 4.00mm pour l’épaisseur. Les pannes Z servent d’alternatives aux pannes en bois et peuvent supporter des charges pour des distances entre appuis allant jusqu’à 10.00m. Pour ce faire, il faut néanmoins faire un calcul de stabilité par un ingénieur qui tient également compte de l’inclinaison, zone enneigée, portée du vent ainsi que d’autres facteurs éventuels. Grâce à la coupe transversale en filigrane et l’utilisation d’un acier d’excellente qualité, le poids de la panne est réduit au maximum, ce qui rend le transport également plus facile. Les profils trapézoïdaux, panneaux sandwich et autres types de toitures peuvent être aisément fixés par des vis autoforantes sur ces pannes Z.
DIMENSIONS
DIMENSIONS | UNITE | Z140 | Z160 | Z180 | Z200 | Z220 | Z250 | Z300 | Z350 | Z400 |
---|---|---|---|---|---|---|---|---|---|---|
HAUTEUR TOTALE (h) | mm | 140 | 160 | 180 | 200 | 220 | 250 | 300 | 350 | 400 |
LARGEUR (b1) | mm | 65,50 | 65,50 | 65,50 | 65,50 | 65,50 | 79,00 | 94,00 | 94,00 | 94,00 |
LARGEUR (b2) | mm | 59,50 | 59,50 | 59,50 | 59,50 | 59,50 | 68,00 | 86,00 | 86,00 | 86,00 |
HAUTEUR (c) | mm | 22 | 22 | 22 | 22 | 22 | 22 | 30 | 30 | 30 |
DISTANCE PARTIE SUPERIEURE (d) | mm | 36,00 | 46,00 | 50,25 | 51,00 | 51,00 | 51,50 | 56,50 | 56,50 | 56,50 |
DISTANCE PERFORATION (a) | mm | 70 | 70 | 81,50 | 100 | 120 | 150 | 190 | 240 | 290 |
DIAMETRE PERFORATION (Ø) | mm | 14 | 14 | 14 | 14 | 14 | 14-18 | 18 | 18 | 18 |
